法人様向け 製品ラインナップ

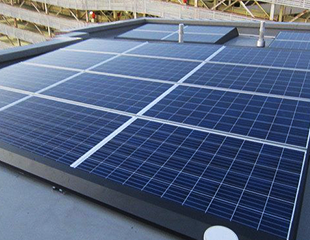

低重心架台

従来、太陽光発電パネルは陸屋根(平面上の屋根)に設置することが技術的に難しいとされていました。しかし、当社が開発した「低重心架台」により、陸屋根にも簡単に太陽光発電の導入が可能に。しかもアンカーを打ちこまないため、屋根を傷つける心配がありません。ビル・マンションオーナー様にも安心してお使いいただけます。

低重心架台の特徴

  • アルミ製軽量架台

    架台重量は従来工法の1/3以下。アルミ製の為サビにも強く、長期間の設置でも安心です。

  • 建物や防水層を傷つけない

    アンカーを打ち込まないので、建物に穴を空けることなく設置できます。

  • 企業姿勢のアピール

    国内・海外メーカー問わず、様々なモジュールサイズに対応しております。

  • 反射光の影響なし

    2段、3段、4段の豊富なラインナップ。横方向へは何列でも連結可能。(モジュールの短辺サイズによっては、5段仕様も可能です。)

  • 工期を大幅短縮

    基礎の設置やアンカーを打ち込む必要がないので、工期を大幅に短縮できます。設置容量によっては、最短1日で設置可能です。

  • 空調費の節約

    パネル設置角度が低い為、近隣のビルへの反射光の影響がありません。

  • 防水層の保護

    角度の低い架台の為、ビルの屋上から架台が見えません。京都市等の景観条例の厳しい地域でも問題なく設置が可能です。

  • 豊富なラインナップ

    低重心架台の設置により、屋上の防水層を紫外線から保護します。それにより防水層の延命が期待できます。

従来工法と新オリジナル工法との比較

従来工法 低重心架台
従来工法との比較表を見る 従来工法との比較表を見る

【特許取得済】
特許第6219450号

約50kg/㎡ ㎡荷重
(モジュール含む)
約14kg/㎡
66㎡ 設置面積 77㎡
基礎打ち必要 工法の特徴 基礎打ち不要
漏水の危険性が高い
(アンカー等で穴を開けるため)
漏水性 漏水の危険性がない
(アンカー等を打たないため)
約2週間
(コンクリート基礎設置のため)
工期
(電気工事含まず)
約1日
クレーン・足場必須
(専門職人による施工が必要)
施工性 エレベーター搬入可能
組み立て方式なので施工性に優れている
(専門職人不要・女性の力でも施工可能)
約20~30度 角度 約5度
反射光の影響あり 反射光 反射光の影響なし
京都市等の観光条例に抵触する 景観性 京都市等の観光条例に抵触しない
(他地域も同様)

※設置モジュール【250w(1650mm×990mm)×40枚=10kwを想定】

安心の耐久性

【低重心架台 風洞実験】
【低重心架台 施工風景】
【風洞実験】

風速40.5mの風を2分間架台に当て耐風性能を確認した結果、1mmも動かないことが確認されました。

川田テクノロジーズ株式会社様内の風洞実験施設で行った検証テスト動画です。前後面、側面から約40m/sの強風を2分間架台に当て、耐風性能を確認しました。かねてより低重心架台には「本当にアンカーを打たなくても大丈夫なのか?」という声もありましたが、実験の結果、1mmのズレもなし。この実験から、風の強いビルの屋上にも設置が可能なことが証明されました。

【施工性】

従来工法の1/10以下の工期で施工可能!

組立て方式の簡単施工。軽量のアルミ材を採用していますので、荷揚げや運搬もラクチンです。専門職人でなく、女性の力でも施工可能です。

低重心架台 設置可否

設置可能

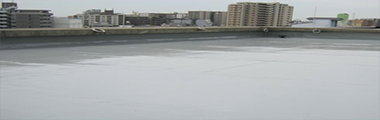

【ウレタン防水】

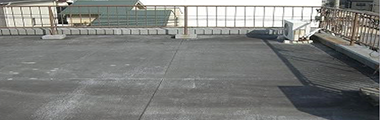

【モルタル】

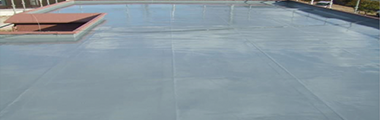

【シート防水】

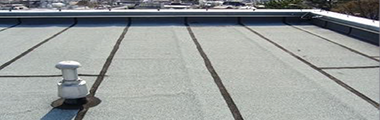

【アスファルトルーフィング】

設置可能

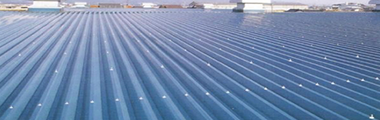

【折半屋根】

低重心架台の中に風が入り込んでしまう為、不可。

【その他】

・ 傾斜角度がついている陸屋根。
(雨勾配等で1寸以上、傾斜がついている 屋根は不可。)

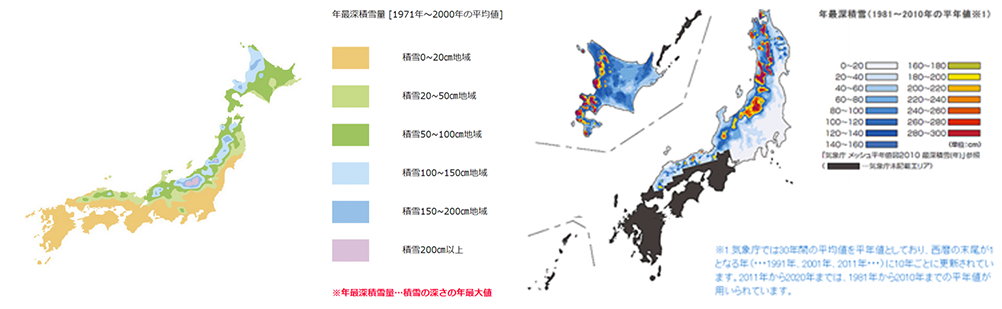

低重心架台設置不可地域(積雪地域)

70cm以上の積雪地域は、設置不可地域となっております。
(架台製品品質保証対象外となります。)

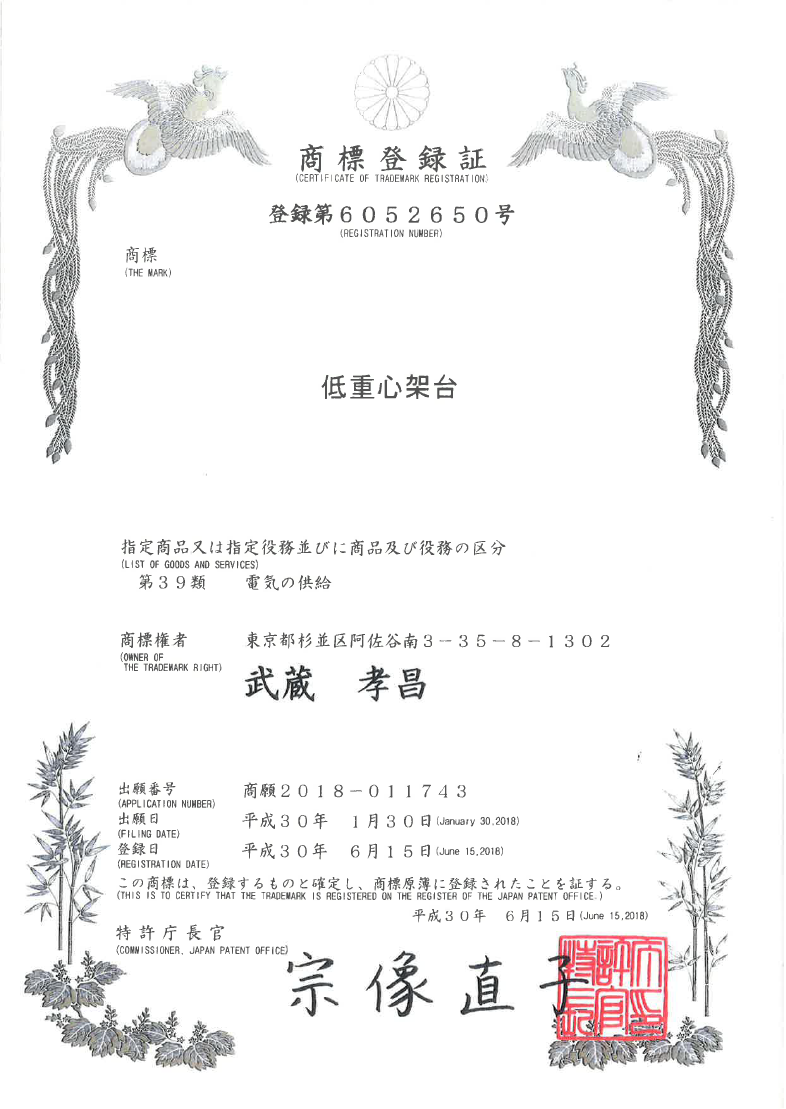

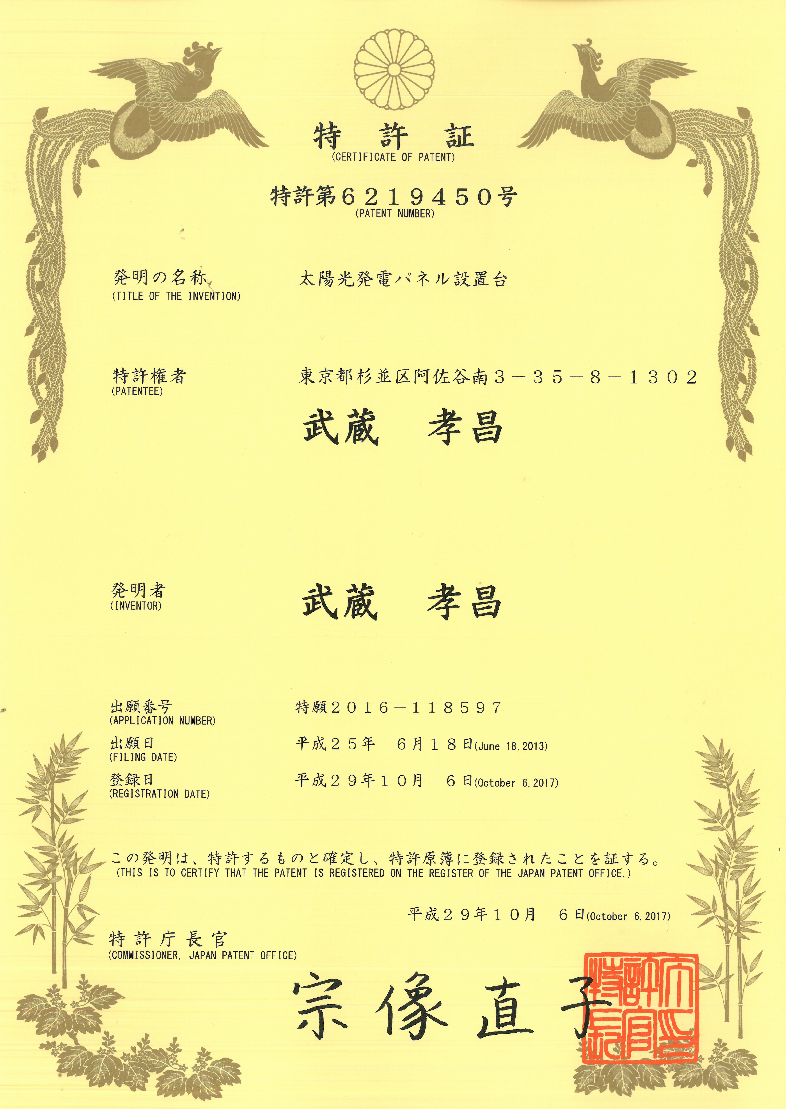

知財戦略

『低重心架台』は
菱和テクノサービスのオリジナル製品です。

平成29年10月6日に特許を取得いたしました。

特許第6219450号
発明者:武蔵孝昌
登録日:平成29年10月6日

信頼の保証内容

モジュール20年保証

モジュール20年保証

安心の製品20年保証

太陽光発電システムの多くは最低でも10年、最長20年以上にわたり設置されます。
弊社の低重心架台は『安心の製品20年保証』。
長期の稼働でも、安心して導入して頂けます。

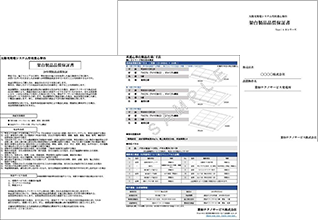

保証書サンプルPDF

  • 導入事例
  • 設置の流れ
  • 製品PDF

コンテナについて

ついに最新コンテナ専用架台が登場!
貨物用コンテナや住居用コンテナなどの様々なサイズのコンテナに設置可能。取り外しが自由自在の為、コンテナ移設後にも架台を継続してお使いいただけます。レンタルコンテナからコンテナハウスまで、太陽光発電システム導入の幅が広がります。

コンテナ架台の特徴

  • コンテナ専用架台

    汎用性のあるコンテナ専用架台です。貨物用コンテナや住居用コンテナなどの様々なコンテナサイズに対応。風洞実験にて風速40m対応、実証実験済みです。

  • 取り外し自由自在

    オリジナル専用固定金具を採用しており、簡単に取り外しが可能に。コンテナ移設後にも架台を継続してお使いいただけます。溶接は一切不要です。

  • ZAM材を採用

    太陽光の架台に幅広く使われている、ZAM材を使用しています。品質が高く、安心してお使いいただけます。

  • 国内外主要メーカー全対応

    国内・海外メーカー問わず、一般的な60セルモジュールサイズに対応しております

【対応モジュールサイズ】長辺:制限なし/短辺:~812mm・960~1020mm/厚さ:32mm~50mm

  • 製品PDF

コンテナについて

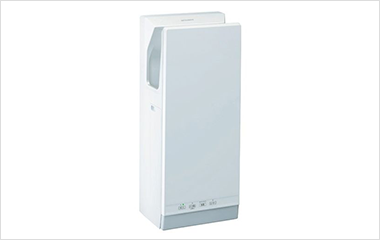

ジェットタオル

ジェットタオル

ジェットタオルは風で手を乾かすため、ペーパータオルが不要でゴミも発生しません。そのため、ジェットタオルを設置すれば、「環境に配慮した企業」として対外的にアピールすることもできます。お手入れ方法は本体・フィルターの清掃と溜まった水を捨てるだけ。毎日のメンテナンスも楽々です。三菱ジェットタオルは業界No.1の設置実績。一般の量販店では販売しておらず、三菱製品取扱店でのみの取り扱いとなります。期間限定の無料お試し設置も可能。お気軽にお問い合わせください。

製品情報PDF

スモークダッシュ

スモークダッシュ

オフィスや店舗での分煙に、スモークダッシュの導入をぜひご検討ください。フィルターを通して、空気中のタバコの粒子とニオイを除去します。換気扇と組み合わせることで分煙効果はさらにアップ。デザインがスマートでスペースもとらないので、飲食店やレンタルルームなどでもご利用いただけます。導入する際に補助金の対象となるケースもございます。詳しくはお問い合わせくださいませ。

製品情報PDF
