Low Center of Gravity Mount
低重心架台®
陸屋根に、置き石もアンカーも使わずに。建物を傷めず設置できる、菱和のオリジナル架台です。
屋根に穴を開けず、建物はそのままに。
低く、静かな姿で、街並みにとけこむ。
従来、太陽光発電パネルは陸屋根(平面上の屋根)に設置することが技術的に難しいとされていました。しかし、当社が開発した「低重心架台®」により、陸屋根にも簡単に太陽光発電の導入が可能に。しかもアンカーを打ちこまず、重しとなる置き石も使わないため、屋根を傷める心配がありません。ビル・マンションオーナー様にも安心してお使いいただけます。
特許第6052650号 商標登録済
8つの特徴
01
アルミ製軽量架台
架台重量はアンカー打ち工法の1/3以下。アルミ製のためサビにも強く、長期間の設置でも安心です。
02
建物や防水層を傷つけない
アンカーを打ち込まないので、建物に穴を空けることなく設置できます。
03
国内外のモジュールに対応
国内・海外メーカー問わず、様々なモジュールサイズに対応しております。フレキシブルモジュールも対応。
04
豊富なラインナップ
2段・3段・4段の豊富なラインナップ。横方向へは何列でも連結可能です。
05
工期を大幅短縮
基礎の設置やアンカーを打ち込む必要がないので、工期を大幅に短縮できます。設置容量によっては、最短1日で設置可能です。
06
反射光の影響なし
パネル設置角度が低いため、近隣のビルへの反射光の影響がありません。
07
景観に配慮
角度の低い架台のため、ビルの屋上から架台が見えません。京都市等の景観条例の厳しい地域でも問題なく設置が可能です。
08
防水層の保護
低重心架台の設置により、屋上の防水層を紫外線から保護します。それにより防水層の延命が期待できます。
新作 開発中・近日リリース

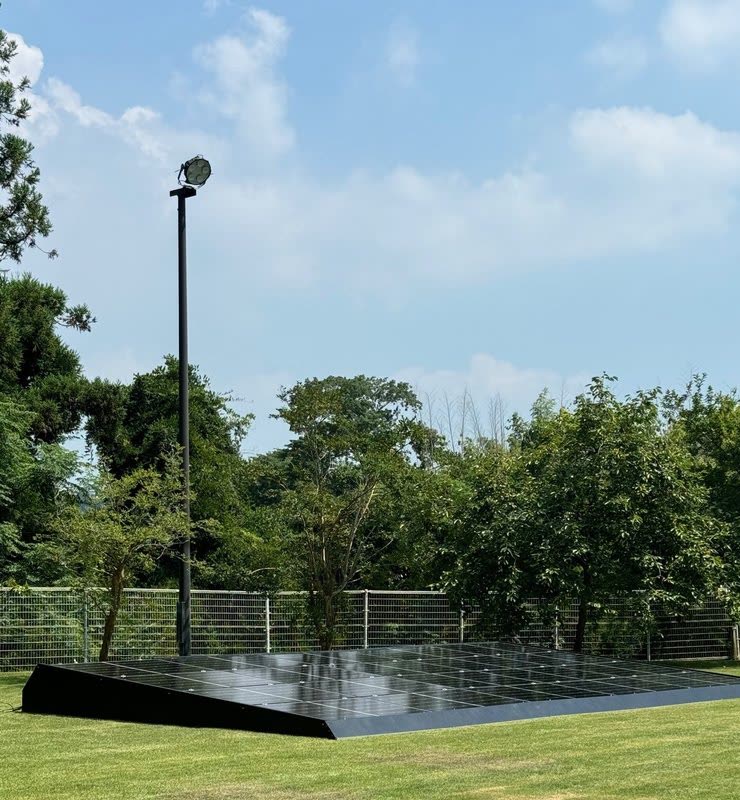

ビスの見えない低重心架台
「黒 - kuro -」
TYPE RX-96
組みやすく、美しく。
そこに架台があることを意識させない。外周のビスを表に出さない低重心架台「黒 -kuro-」は、屋上に散っていた銀色が減りました。ビスが見えなければ、屋上はすっきりする。ビスが減れば、施工も速くなる。同じひとつの設計から、施工の速さと仕上がりの美しさが両立できました。
永く、美しく。菱和テクノサービスの設計思想に、また一歩近づいた架台です。
手を、止めない。
外周のスカートは、はめ込みで納まります。ビス留めの手間がないぶん、仕舞いにかかる時間が短くなります。
確認を、増やさない。
打つべきビスが減れば、確かめる箇所も減ります。施工者が変わっても、仕上がりの品質が揺れません。
銀を、散らさない。
外周にビスの頭が並びません。屋上に残るのは、黒い面と線だけ。「黒 -kuro-」の名前は、ここから来ています。
現在販売に向けて試作中です。リリースの準備が整いましたら、速やかにご案内いたします。

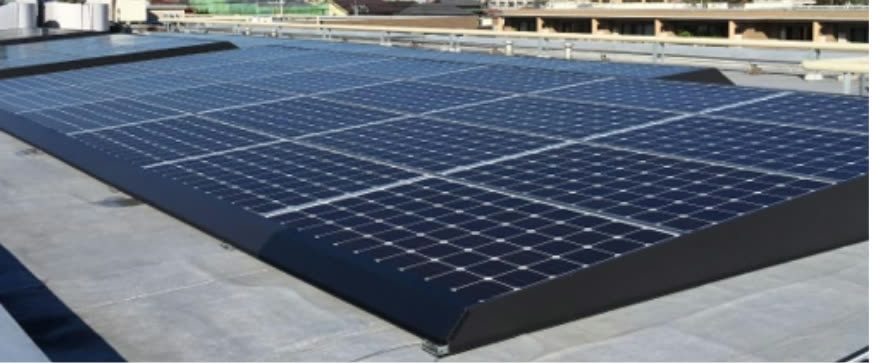

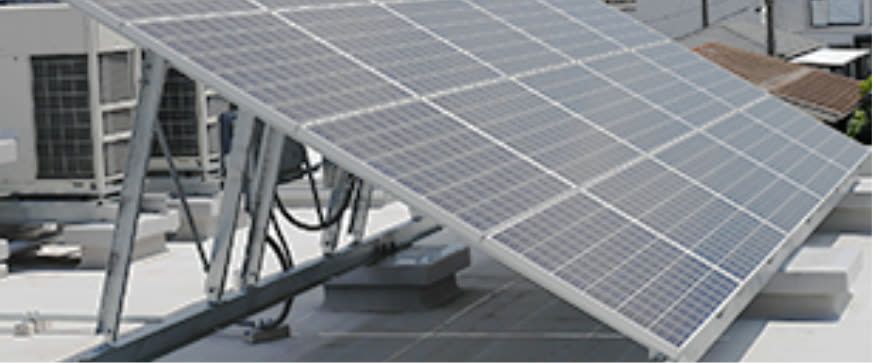

アンカー打ち工法との比較
| 項目 | アンカー打ち工法 | 低重心架台 |
|---|---|---|
| ㎡荷重(モジュール含む) | 約50kg/㎡ | 約14kg/㎡ |
| 工法の特徴 | 基礎打ち必要 | 基礎打ち不要 |
| 漏水性 | 危険性が高い(アンカーで穴を開けるため) | 危険性がない |
| 工期(電気工事含まず) | 約2週間(コンクリート基礎設置のため) | 約2日 |
| 施工性 | クレーン・足場が必要、専門職人が必要 | エレベーター搬入・手上げも可能。組み立て方式 |
| 角度 | 約20〜30度 | 約5度 |
| 反射光 | 影響あり | 影響なし |
| 景観性 | 京都市等の景観条例に抵触する | 抵触しない |
※設置モジュール【250W(1650mm×990mm)×40枚 = 10kW】を想定した参考値です。実際の数値は仕様・設置条件により異なります。
製品仕様 Specifications
- 段数
- 縦列：2段・3段・4段(1段は不可)
横列：制限なし - パネル設置角度(仰角)
- 5度
- 架台荷重
- 約14kg/㎡ 〜 約18kg/㎡(パネル寸法により変動)
- カバー
- 前面・後面・側面にガルバリウム鋼板を設置し、パネル下へ吹き込む風を抑制
- 対応モジュール
- 国内・海外メーカー問わず、様々なモジュールサイズに対応
なぜ、置き石もアンカーもなしで飛ばないのか
風を受け流すのではなく、風で押さえつける。低重心架台は、形そのものが風対策になっています。
① 風は、押さえつける方向に働く Downforce
架台の傾斜面を風が流れることで、ダウンフォース（下向きの荷重）が発生します。飛行機の翼を逆さにした構造をイメージすると分かりやすい形です。

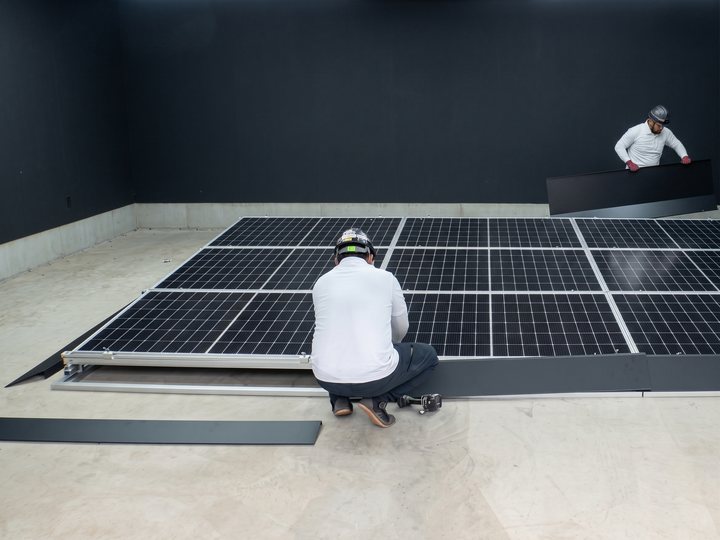

側面からの風は、架台が垂直に立っていないため影響を受けません。パラペットと架台との屋根面により、上向きの風も防いでいます。さらに前面・後面・側面にガルバリウム鋼板のカバーを設置し、パネル下へ吹き込む風を抑制しています。
ダウンフォース（下向きの荷重）が発生するも、RC構造である建物への影響は軽微。
※陸屋根の耐荷重については確認が必要です。
カバー仕様
| 部位 | カバー仕様 |
|---|---|
| 前面 | 配線および雨水の通り道（隙間あり） |
| 後面 | 隙間なし |
| 側面 | 隙間なし |
② ベースレールの全面固定 Adhesion

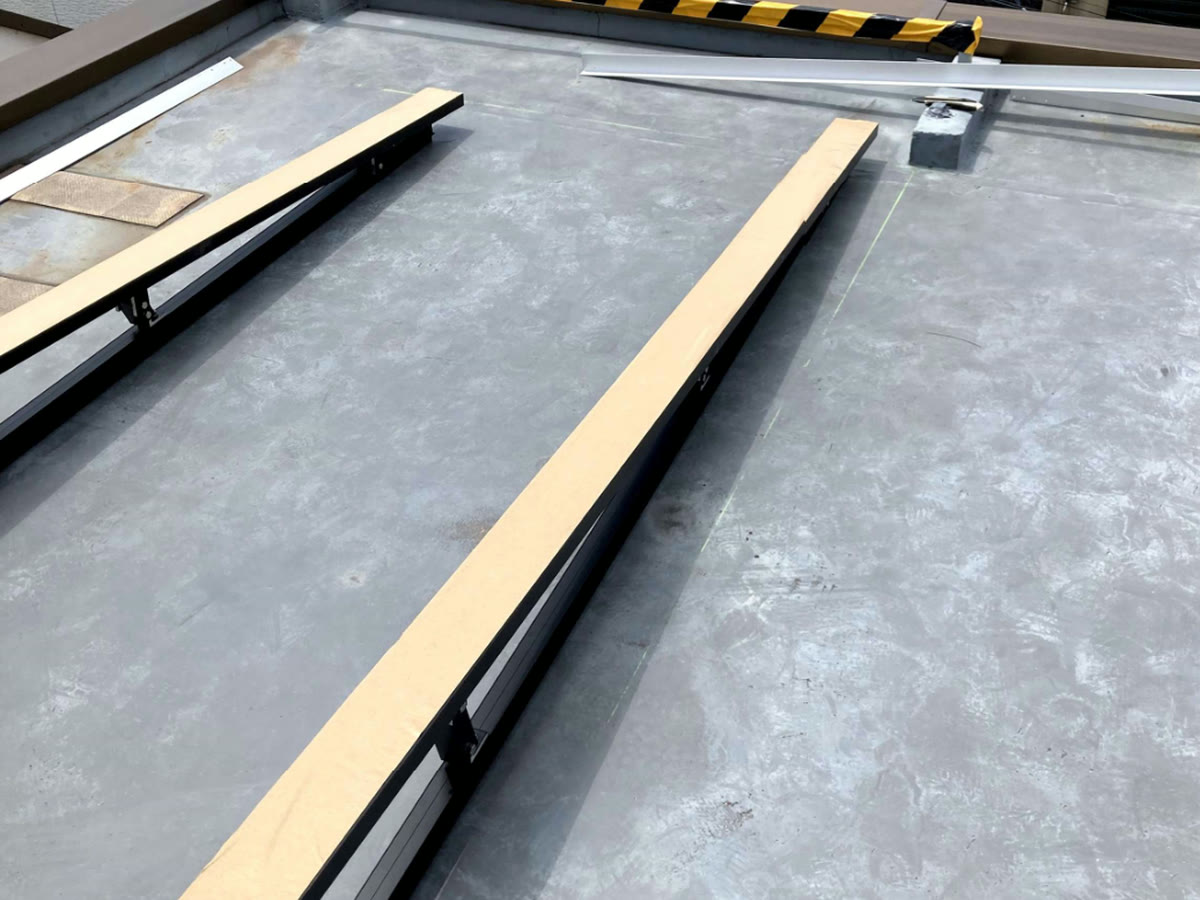

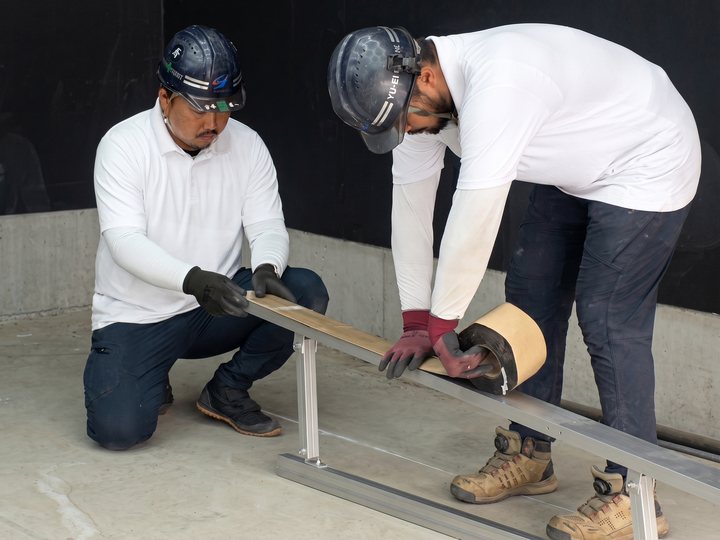

ベースレールにブチルテープを全面張りした状態。架台の列数だけレールが並びます。
ベースレール全体に、弊社オリジナルのブチルテープを全面張り。架台の列数に応じて本数が増えるため、規模が大きくなるほど保持力も高まります。粘着面はコーキング剤で防水することにより、経年劣化を防止しています。

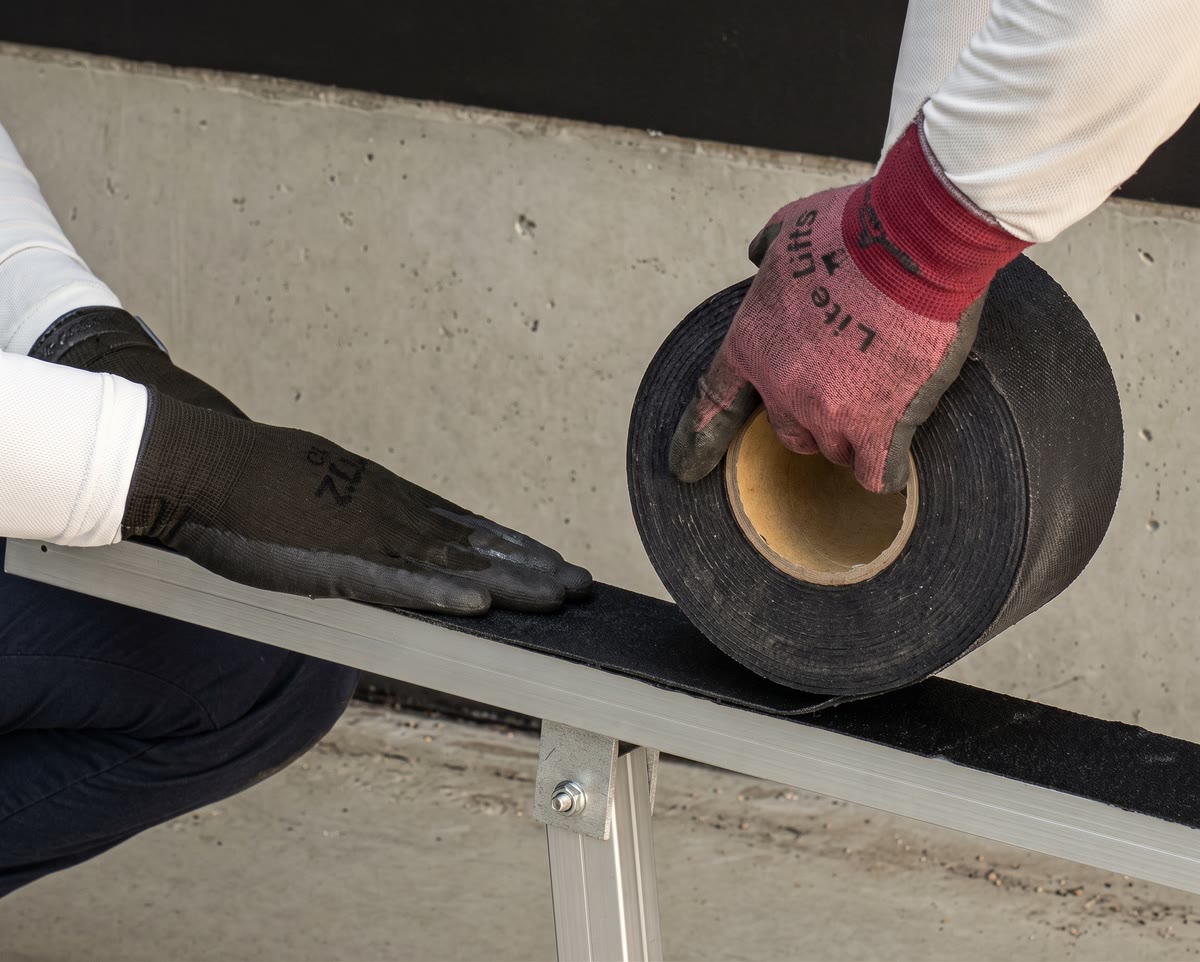

屋上の防水層にテープを直接貼ることを避けたい場合は、ベースレールと屋根面の間にゴム板(緩衝材)を追加することもできます。防水層にテープが直接触れない納まりにできますので、ご要望に応じてご相談ください。
ゴム板(緩衝材)を敷いた上にベースレールを設置します。※イメージ
資料ダウンロードDownload
ブチルテープ 資料 架台を屋上に固定するブチルテープの特長と、ゴム板を挟む納まりについて。 ダウンロード③ ステンレスワイヤー Wire

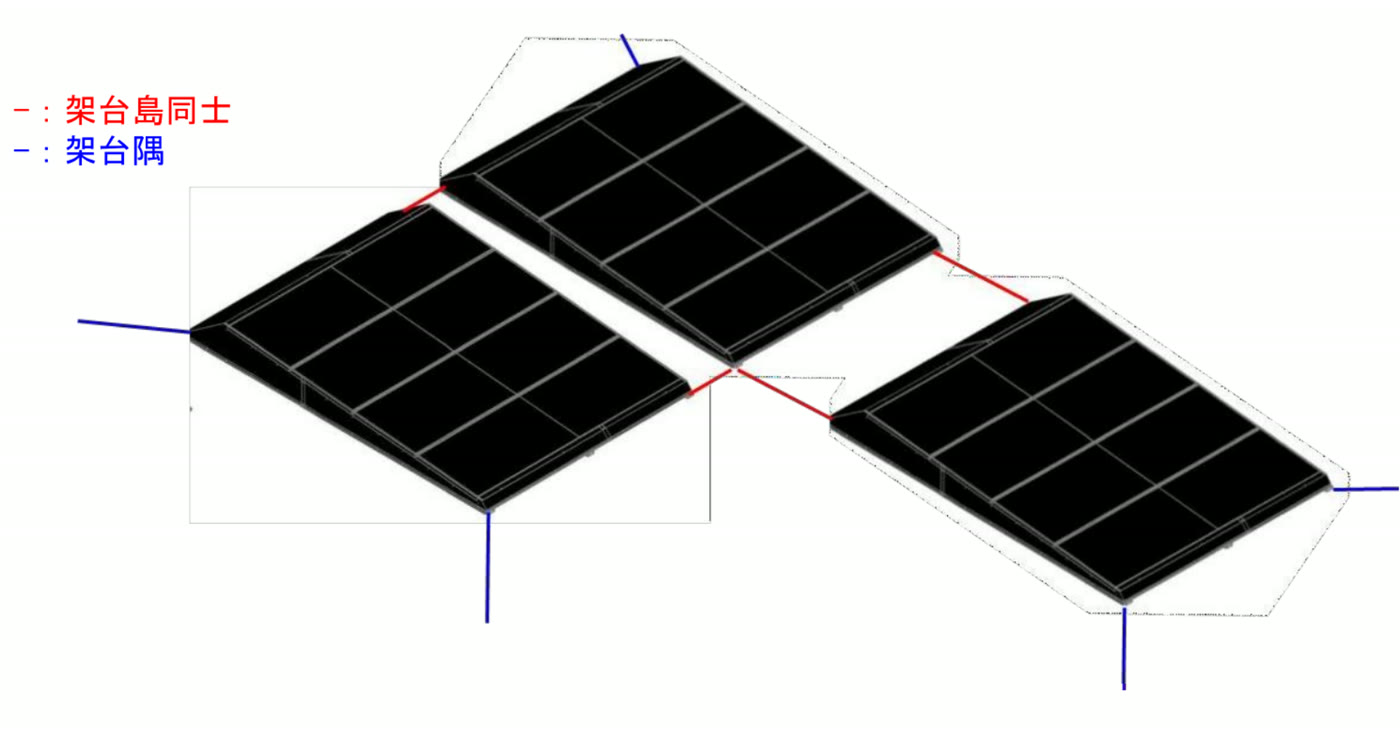

ワイヤー接続の考え方。赤は架台島同士の接続、青は架台隅から建築物側への接続を示しています。

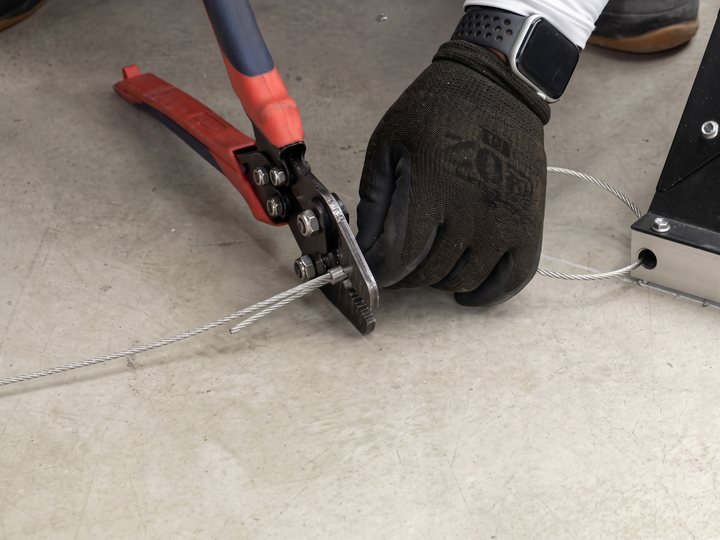

万一の架台の飛散に備え、3mmのステンレスワイヤーで各島を接続します。端となる架台のパラペット側は建築物と、その他の架台は近隣架台と接続する標準施工です。
④ 第三者施設での実証 Wind Tunnel Test
2017年、川田テクノロジーズ株式会社の風洞実験施設にて、実機サイズでの検証を実施。側面40.8m/s・後面41.0m/s の風を2分間当て、横滑りがないことを確認しています。
低重心架台 風洞実験(川田テクノロジーズ株式会社 風洞実験施設)
可視化検証。スモークが傾斜面に沿って流れ、ダウンフォースが働いています。
風洞実験の結果
| 風向 | 風速 | 結果 |
|---|---|---|
| 側面 | 40.8m/s | 2分間の実施に横滑りがないことを確認 |
| 後面 | 41.0m/s | 2分間の実施に横滑りがないことを確認 |
41.0m/s は、架台の限界値ではありません。
実機サイズを試験できる風洞施設は、国内最大級のものでも最大風速42m/sまでの能力です。41.0m/s で止まっているのは、架台の性能ではなく測定設備の上限によるものです。
現状は、構造計算書により風速60m/sまで保証しています。41.0m/s は風洞実験による実測値、60m/s は構造計算による値です。可視化検証により、風によるダウンフォース(下向き荷重)を確認しています。※設置条件により異なります。

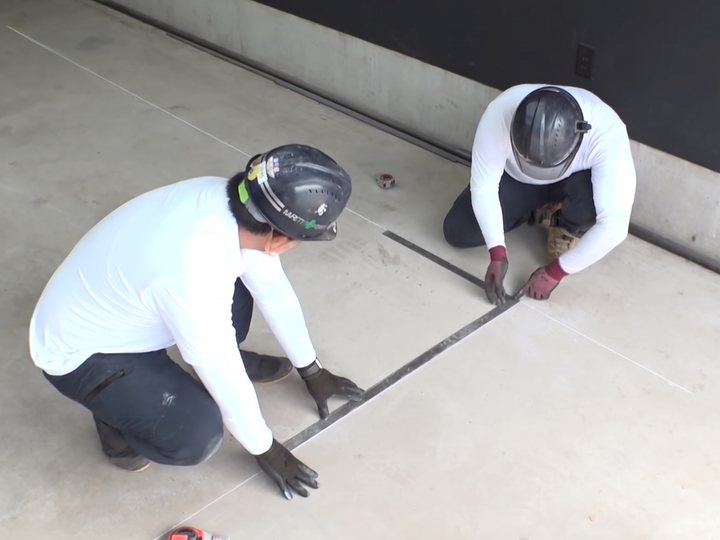

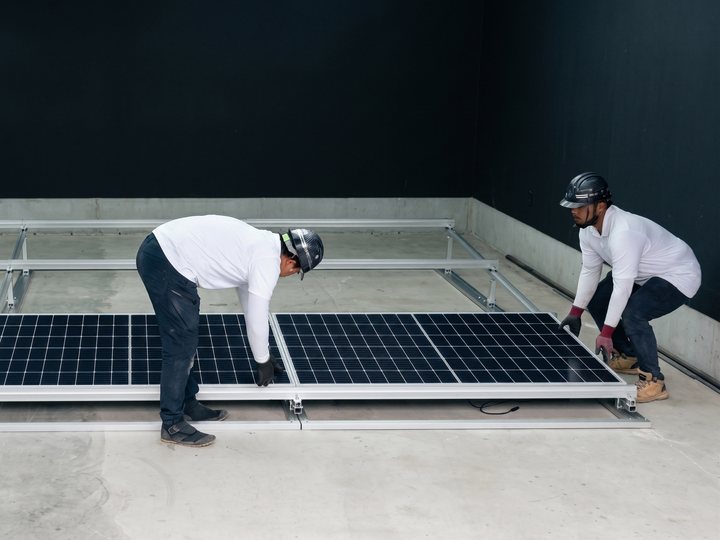

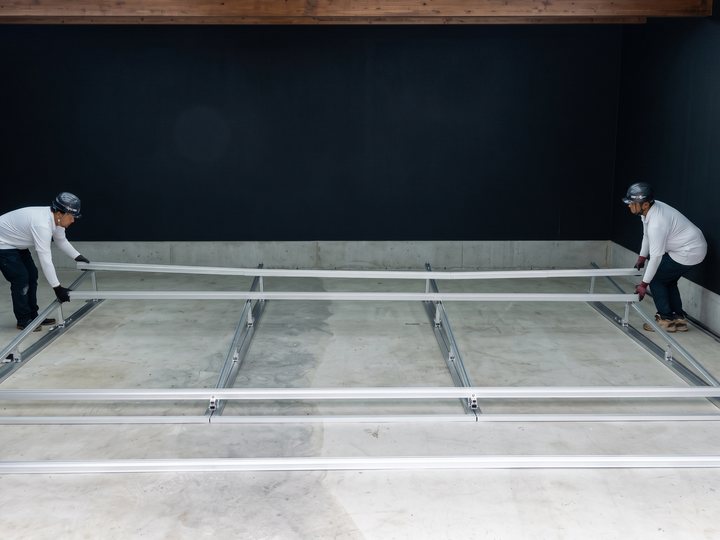

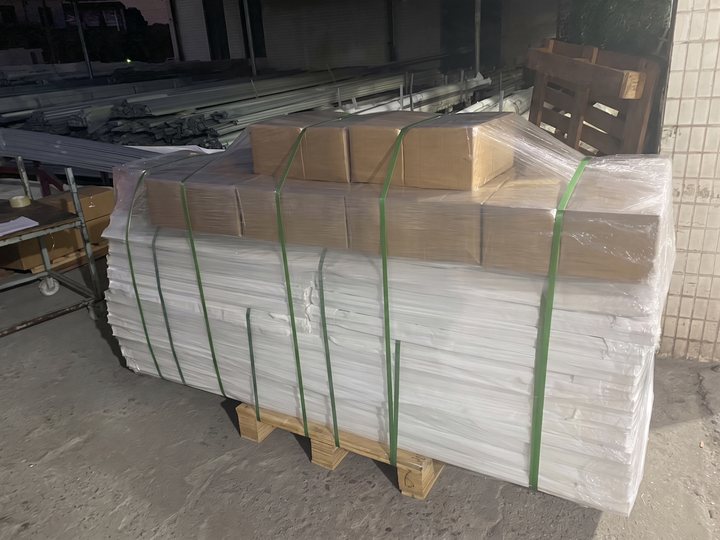

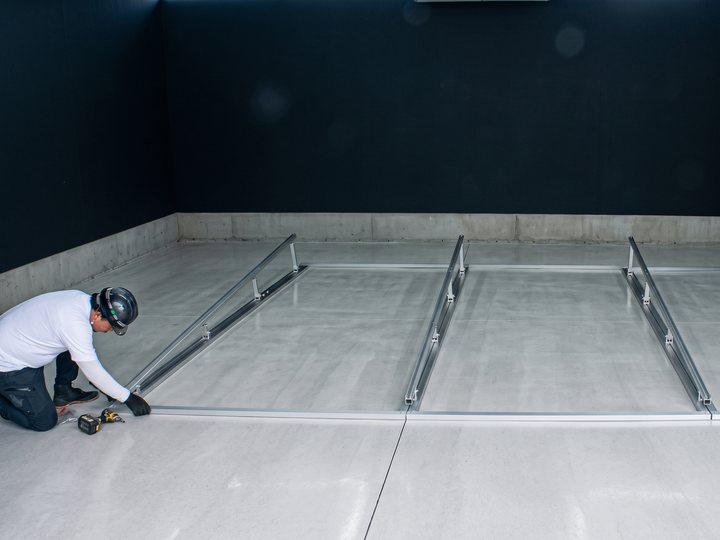

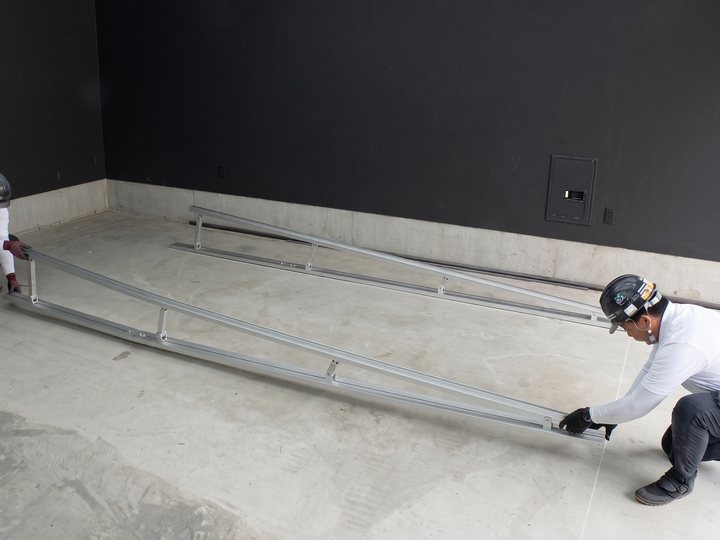

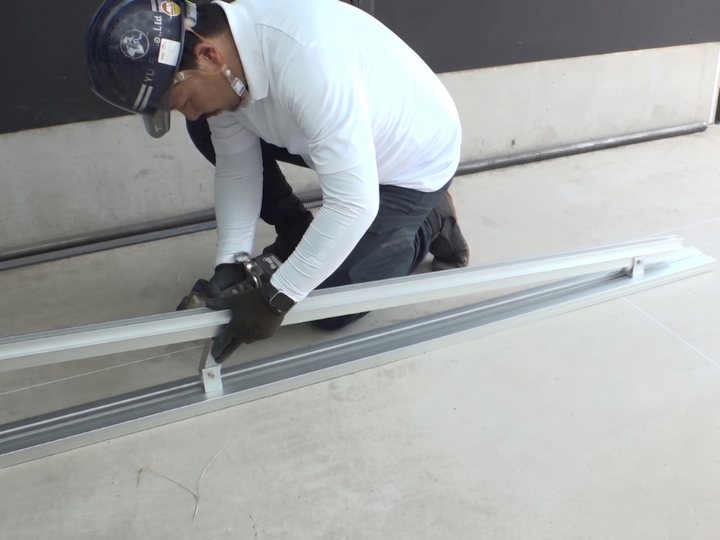

施工の流れ
基礎工事もアンカー打ちも発生しません。
1日あたりの施工枚数は20〜30枚(3名作業時)です。

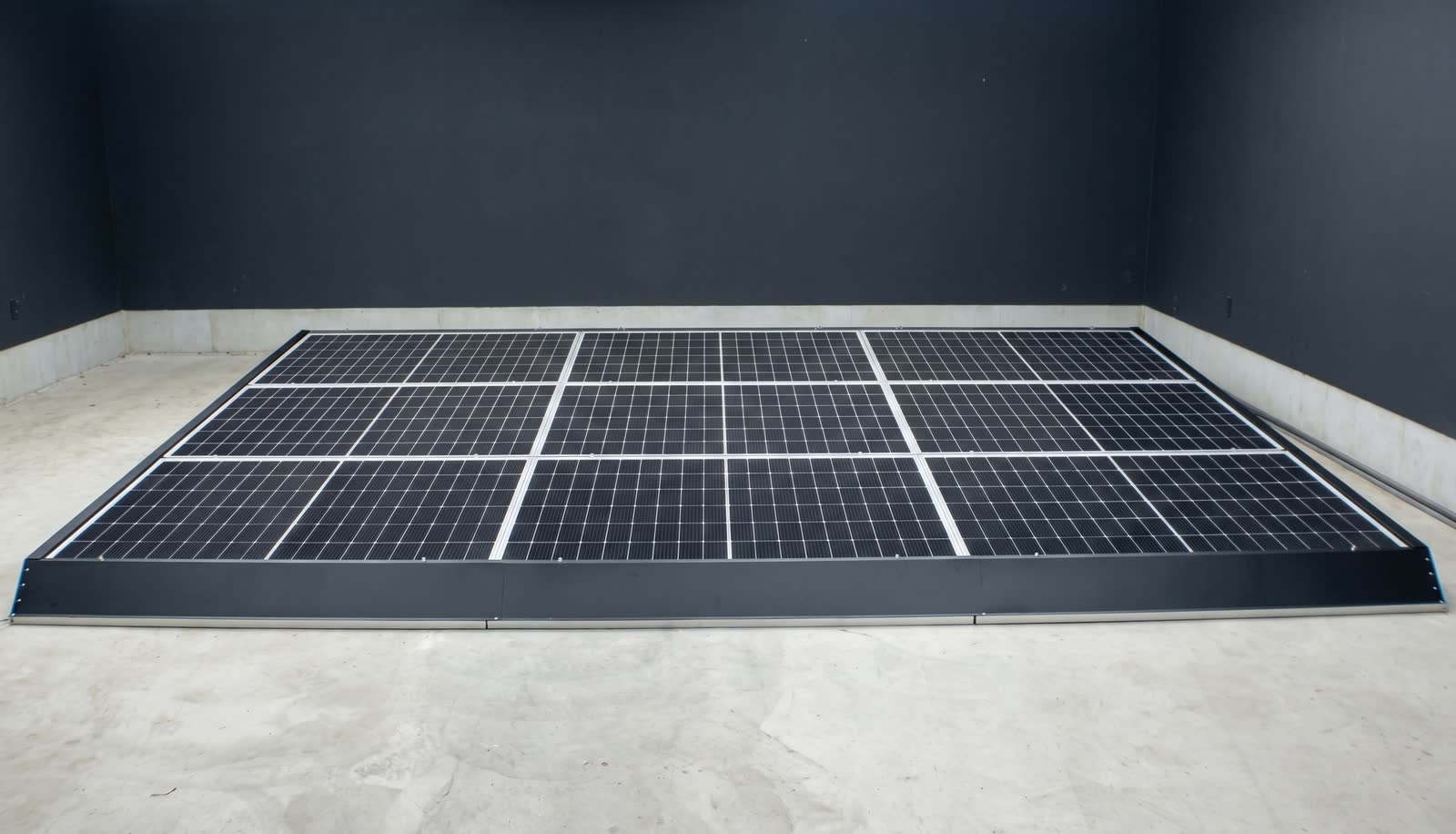

完成
準備中
施工工程動画 ─ 納品から完成まで
設置可否

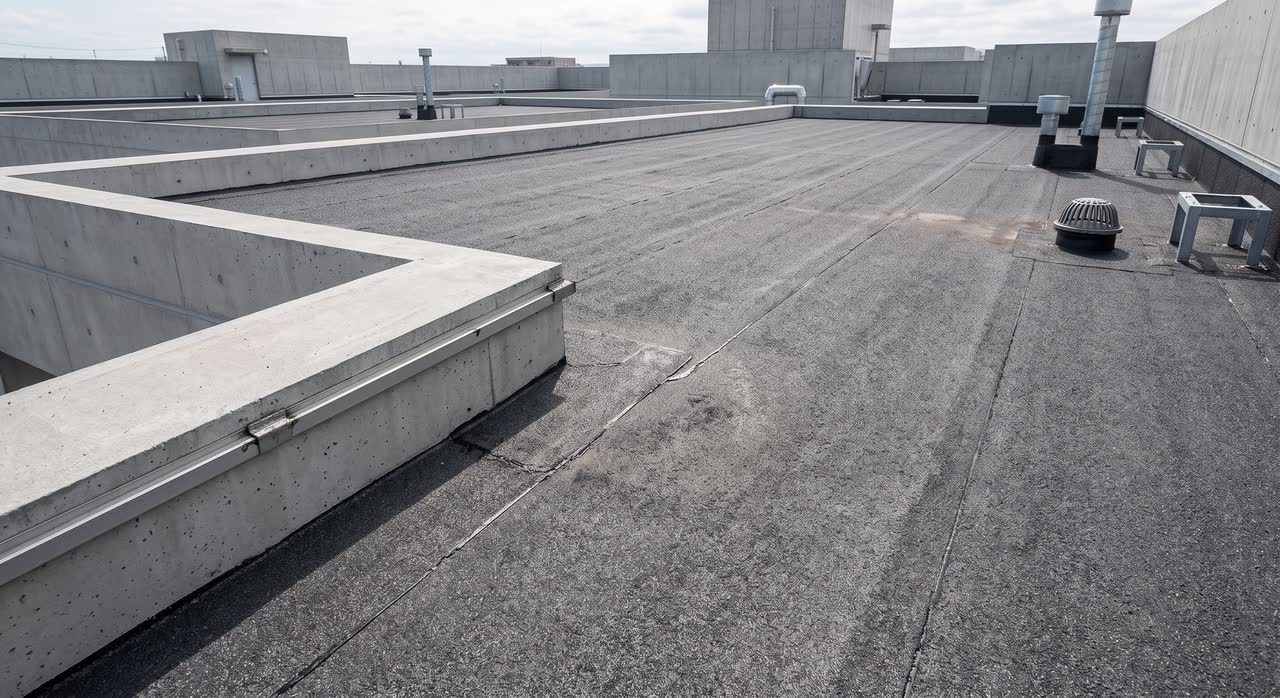

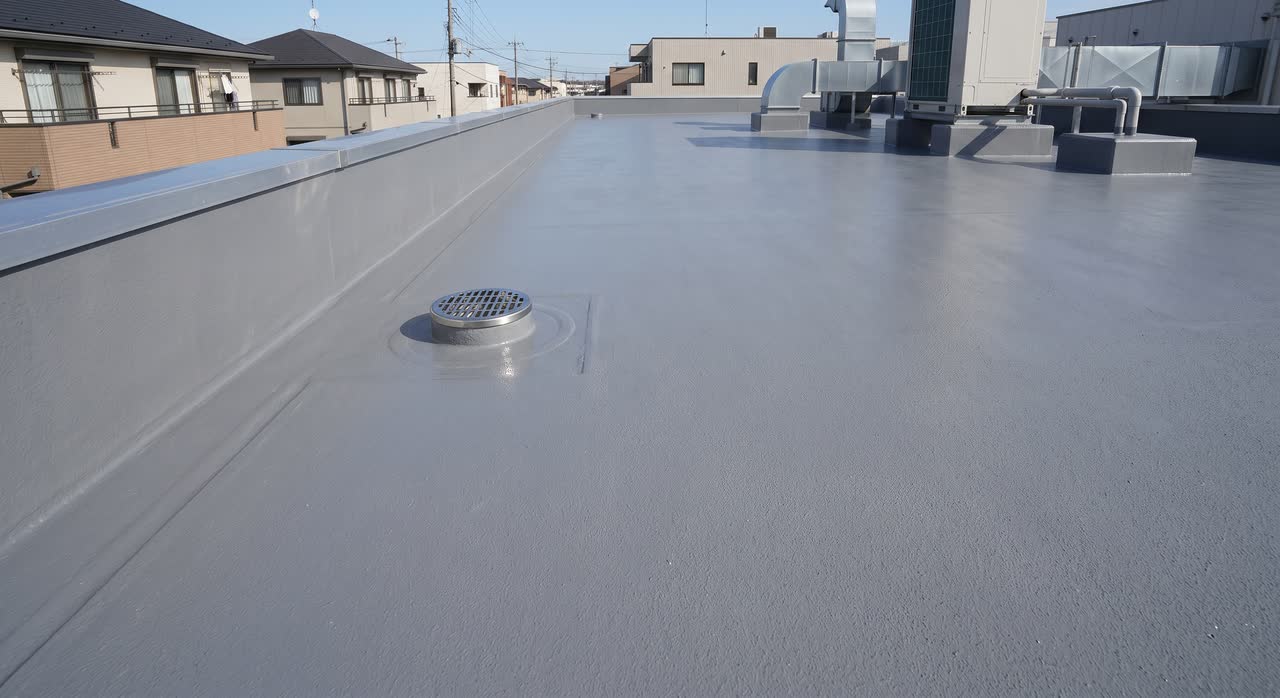

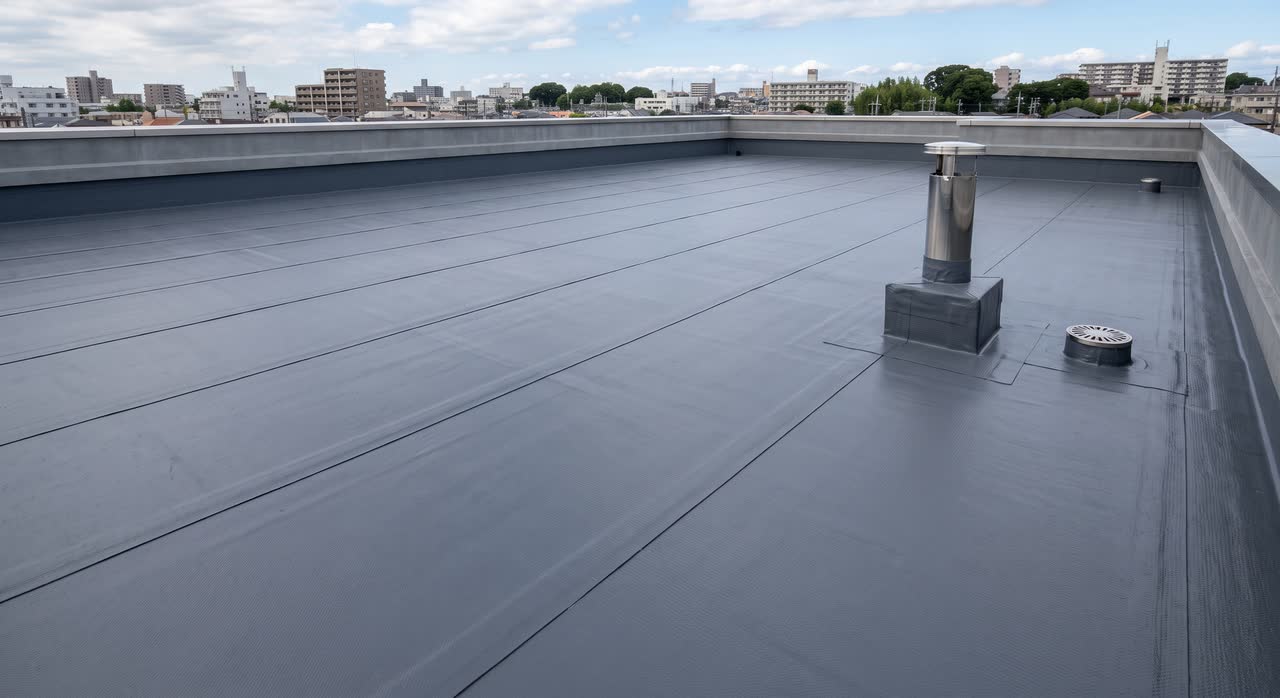

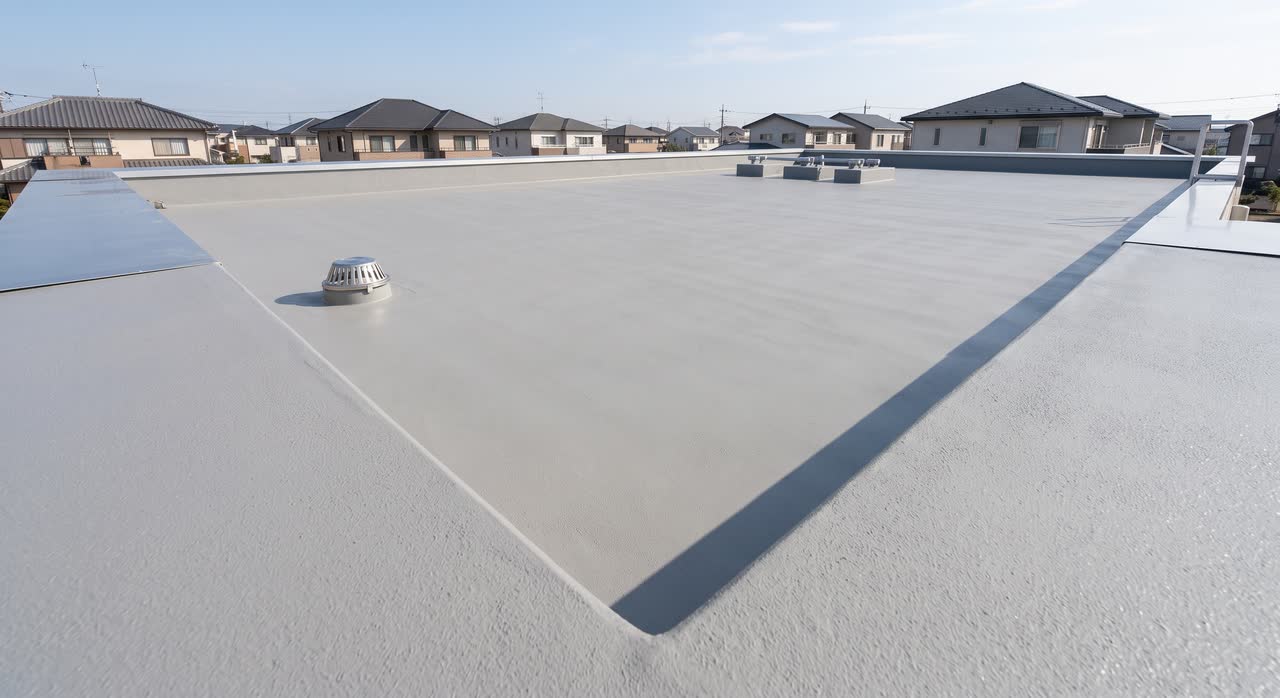

設置できる屋根 Compatible
設置できない条件 Not Applicable
-

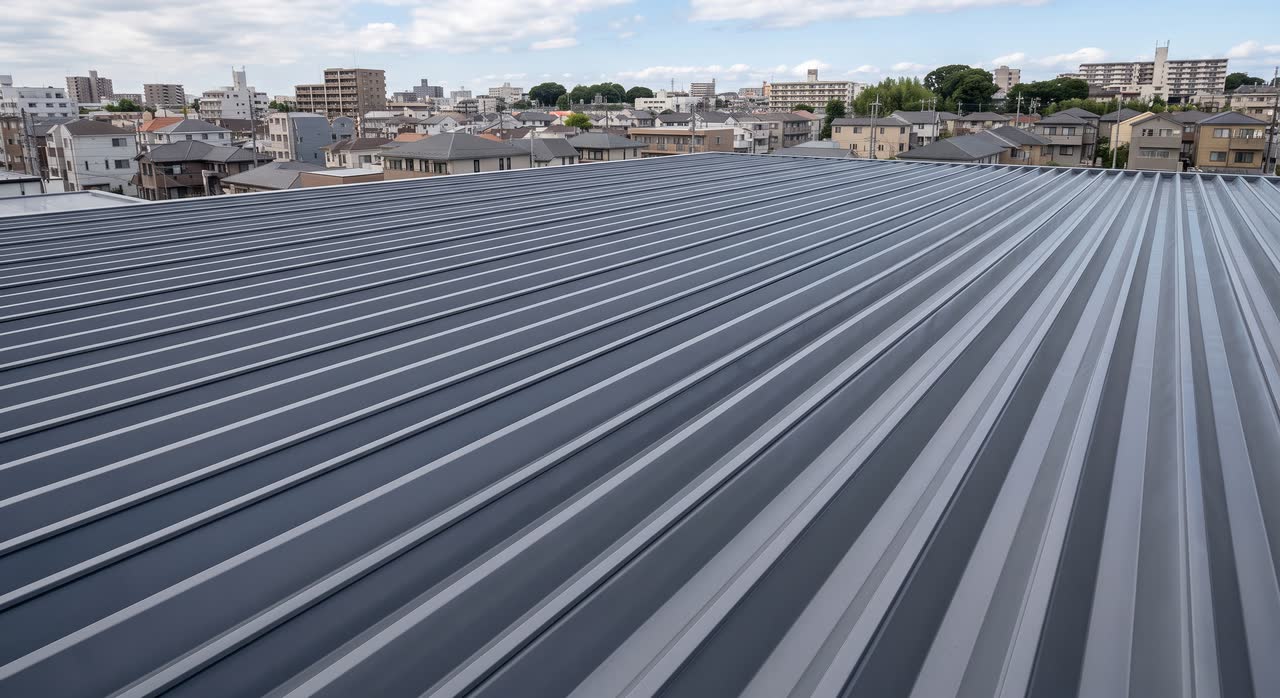

折半屋根
低重心架台の中に風が入り込んでしまうため
-
傾斜のついた陸屋根
雨勾配等で1寸以上の傾斜がある屋根
-
垂直積雪150cmを超える地域
150cmを超える地域は架台製品品質保証の対象外です
※イメージ
積雪について
垂直積雪150cmまでの地域に対応しています(150cmを超える地域は架台製品品質保証の対象外です)。
※積雪地域は仕様が変わります(ベースレール増設等)。
※設置には陸屋根の耐荷重確認が必要です。
安心の製品20年保証 Warranty
太陽光発電システムの多くは、最低でも10年、最長20年以上にわたって設置されます。その長い期間のなかで、腐食が進んで部材が破断するなど、架台が構造として成立しなくなる不具合が生じた場合に、弊社が『製品20年保証』として対応いたします。
表面のサビや変色といった外観上の変化は、強度に影響しないため交換の対象にはなりません。架台をアルミ製としているのも、この年数を前提に、サビに強い素材を選んでいるためです。
保証の範囲と免責事項は保証書に記載しています。保証書は、完工報告書のご提出後に発行いたします。
資料ダウンロードDownload
品質保証書（見本） 保証の対象範囲・保証外条項・保証を受ける手順を記載しています。記入例入りの見本です。 ダウンロード商標・特許 Patent
- 特許
- 特許第6052650号

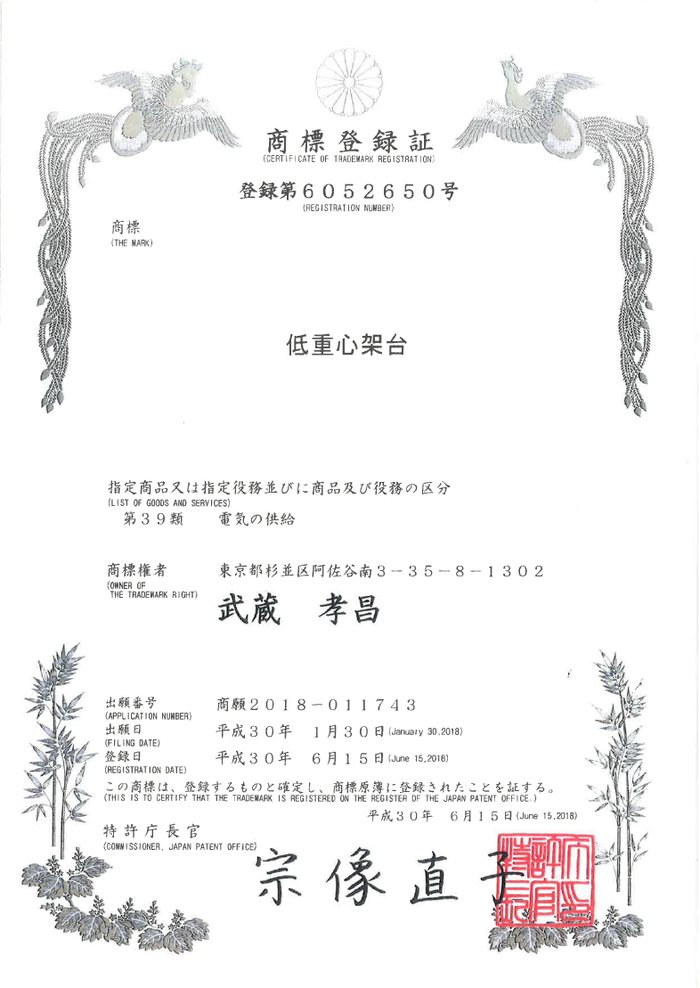

- 商標登録
- 平成30年6月15日 登録
- 商標権者
- 武蔵孝昌
『低重心架台』は菱和テクノサービスのオリジナル製品です。
